フルドームスキャン

スキャンワークフローから、フルドームスキャンを選択して、現在のステーションにフルドームスキャンを追加します。右側パネルにスキャン設定が表示されます。この設定では、スキャナ―のオンボードソフトウェアと同様のスキャン設定を行えます。どの機器に接続するかによって、設定オプションに若干の違いがあることに注意してください。これらの設定の詳細については、GTLまたはGLSのマニュアルをご参照ください。

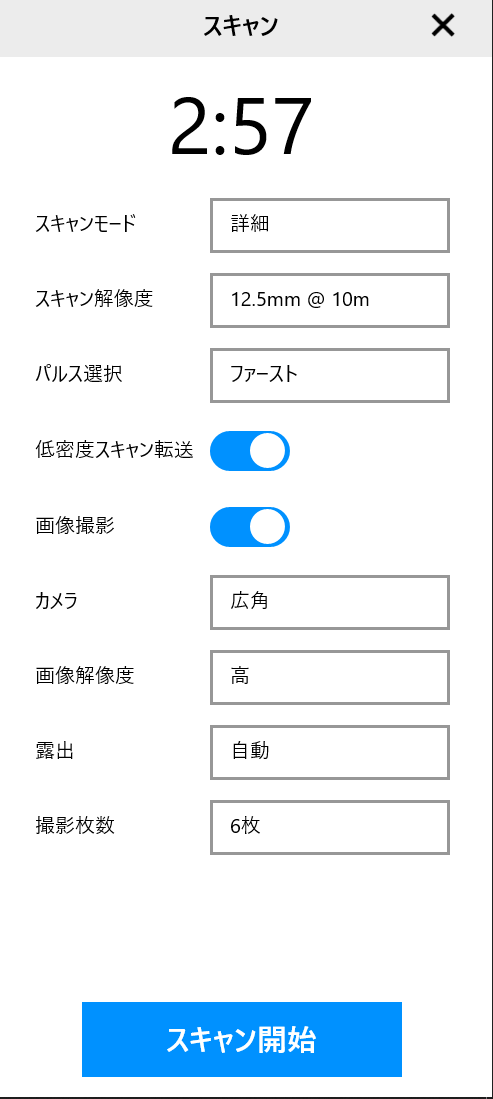

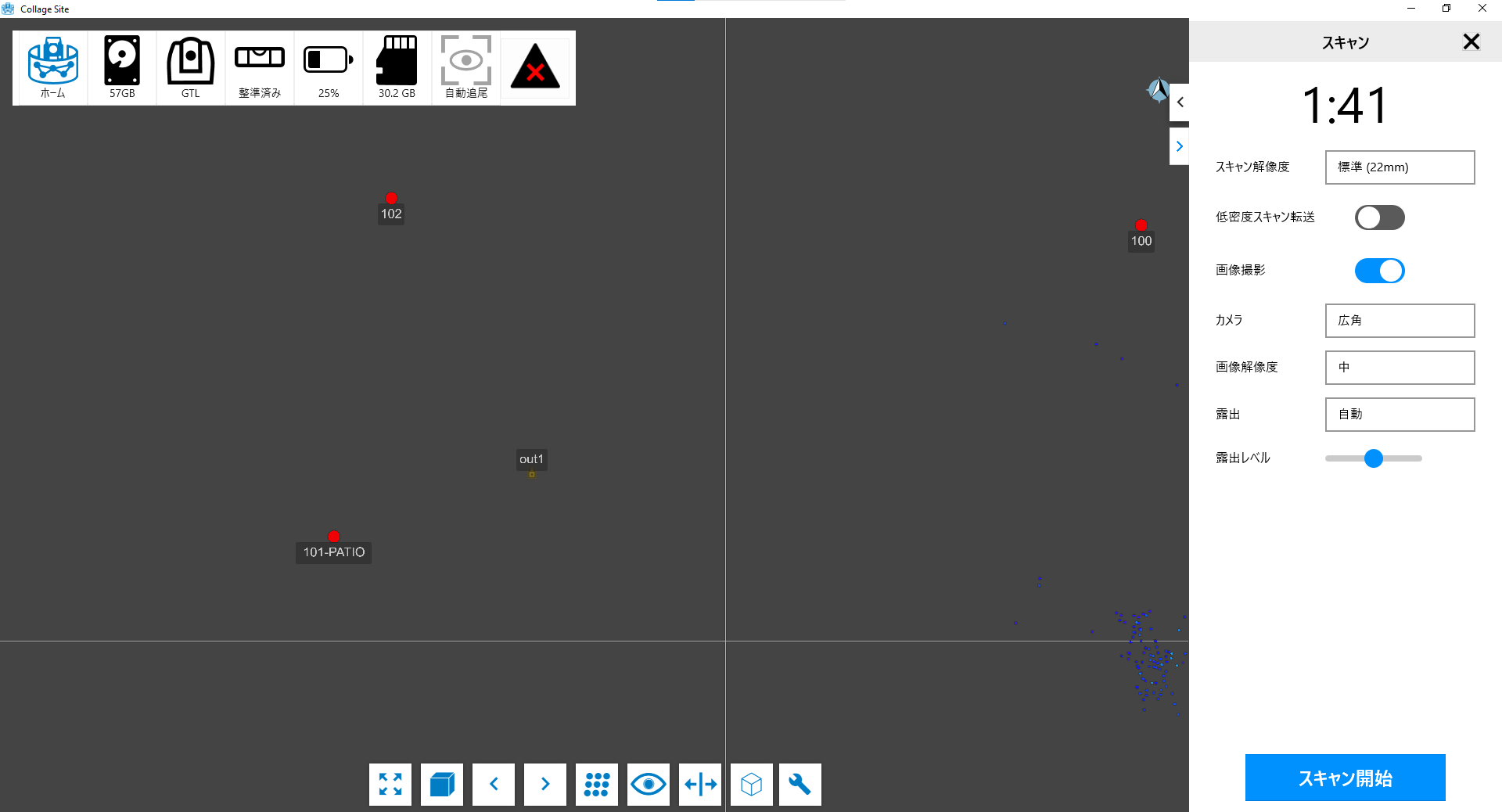

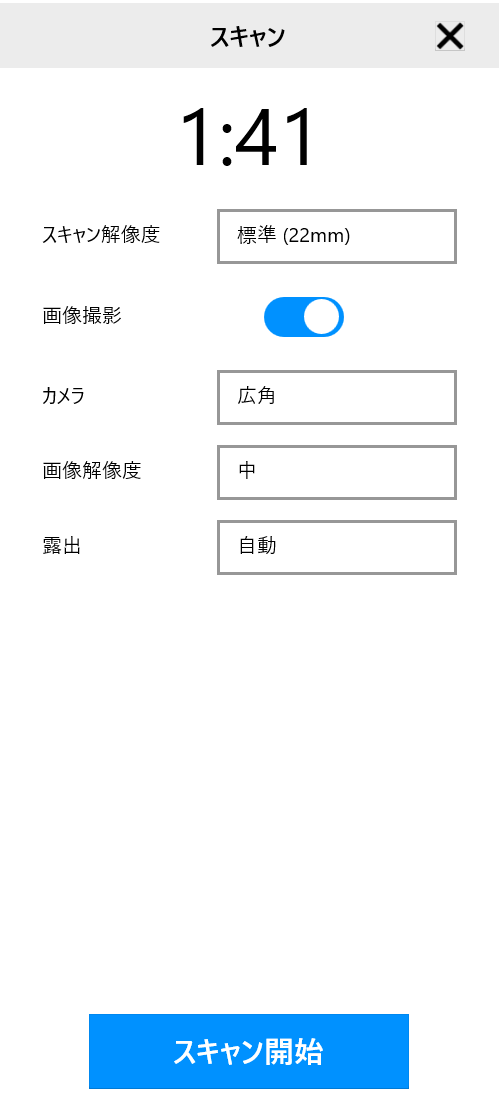

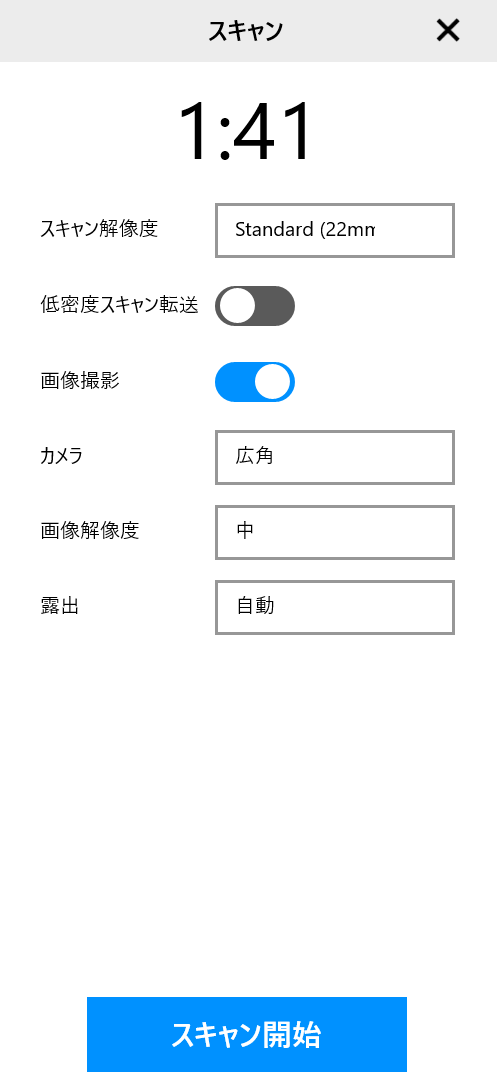

| GTL フルドームスキャン設定|| GLS フルドームスキャン設定 || ESN フルドームスキャン設定 || CR-P1 フルドームスキャン設定

Collage Site に新しい スパーススキャン トグルコントロールが追加されました。高解像度設定でスキャンすると、データサイズが増加し、データの転送と処理に時間がかかります。効率的な現場でのスキャンワークフローのため、スパーススキャン トグルをオンにしてください。Collage Site では、転送や処理に時間がかかるスキャン解像度が事前に設定されている場合、この設定がデフォルトで有効になっています。通常は変更する必要はありません。ただし、WiFi 信号強度が弱い環境では、低解像度のスキャン設定の場合でも、この設定を必ず有効にしてください。スパーススキャン オプションは、ESN または CR-P1 機器では利用できません。

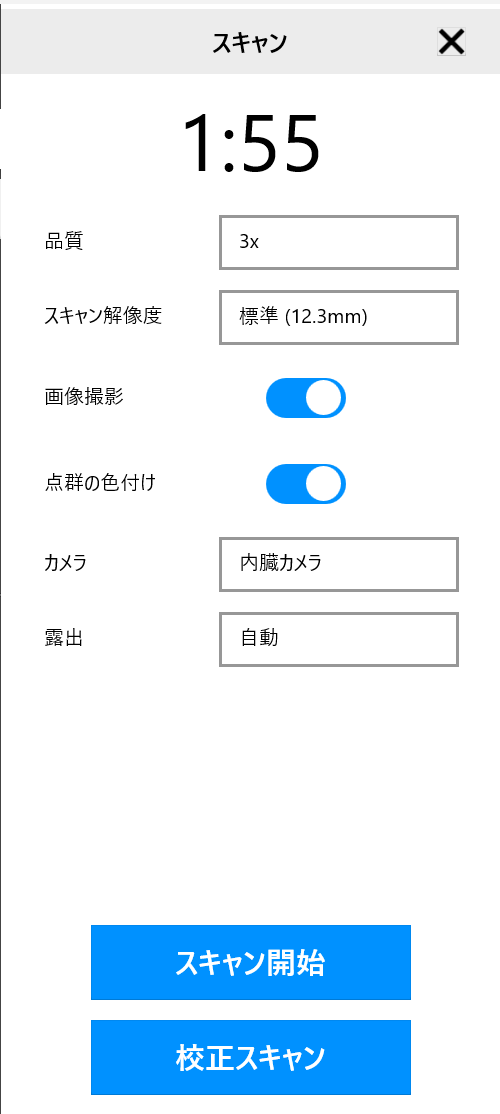

キャリブレーションスキャン オプションは、CR-P1 機器に接続している場合のみ利用可能で、外部パノラマカメラを点群データと校正するために使用されます。詳細については、機器のユーザーガイドを参照してください。 スキャナーがフルドームスキャンの一部として周囲の写真を撮影するようにしたい場合は、イメージングトグルをONに設定してください。パノラマスティッチングトグルをOFFに設定すると、現場での作業時間を短縮できます。このトグルをONに設定したままにすると、スキャナーが現場で撮影したパノラマ写真が完全に処理されます。後でこのオプションを有効にしてスキャンを再処理すれば、写真も表示できます。

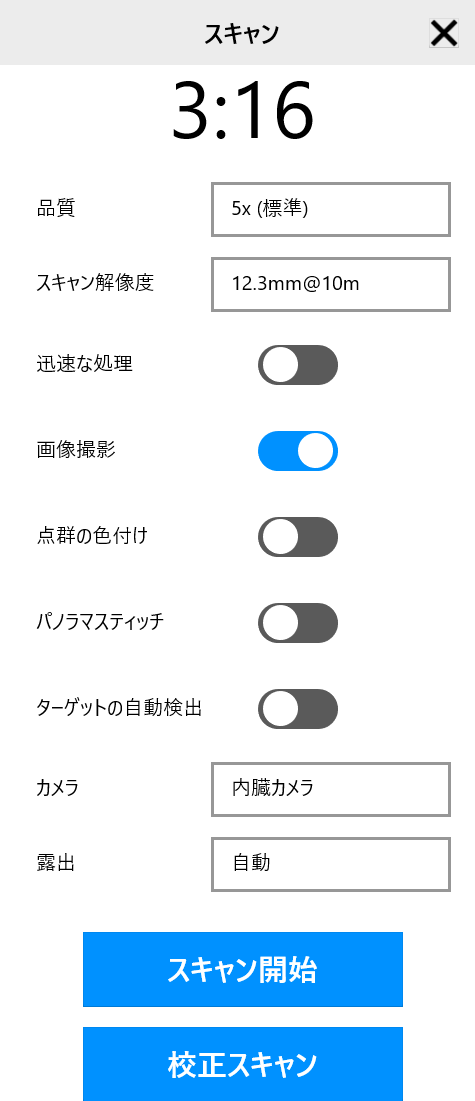

処理後のスキャンをカラー化したい場合は、スキャンをカラー化 トグルをオンにしてください。この設定をオンにすると、スキャン処理に少し時間がかかります。現場ではこの設定をオフにしたままにし、後でスキャンを再処理してカラー化を追加することも可能です。 CR-P1 専用のプロセスパノラマ とクイック処理 オプションがあります。これらのオプションは主に現場での処理速度に関する設定です。プロセスパノラマをオフにすると、CR-P1スキャンの現場での処理が高速化され、クイック処理をオンにすると、これらのスキャンの現場での処理も高速化される。スキャンは後でプロセススキャンワークフローを使用して再処理できる。

最後に、CR-P1 デバイスを使用する際、ターゲットの自動検出 トグルが表示されることに気付くでしょう。このトグルをオンにすると、直前に撮影したスキャンにチェックボードまたは球体ターゲットが検出された場合、Collage Site で自動的にターゲットレイヤーを検出・作成します。球体ターゲットを使用する場合、各球体ターゲットの半径に関する詳細情報を入力する必要があります。

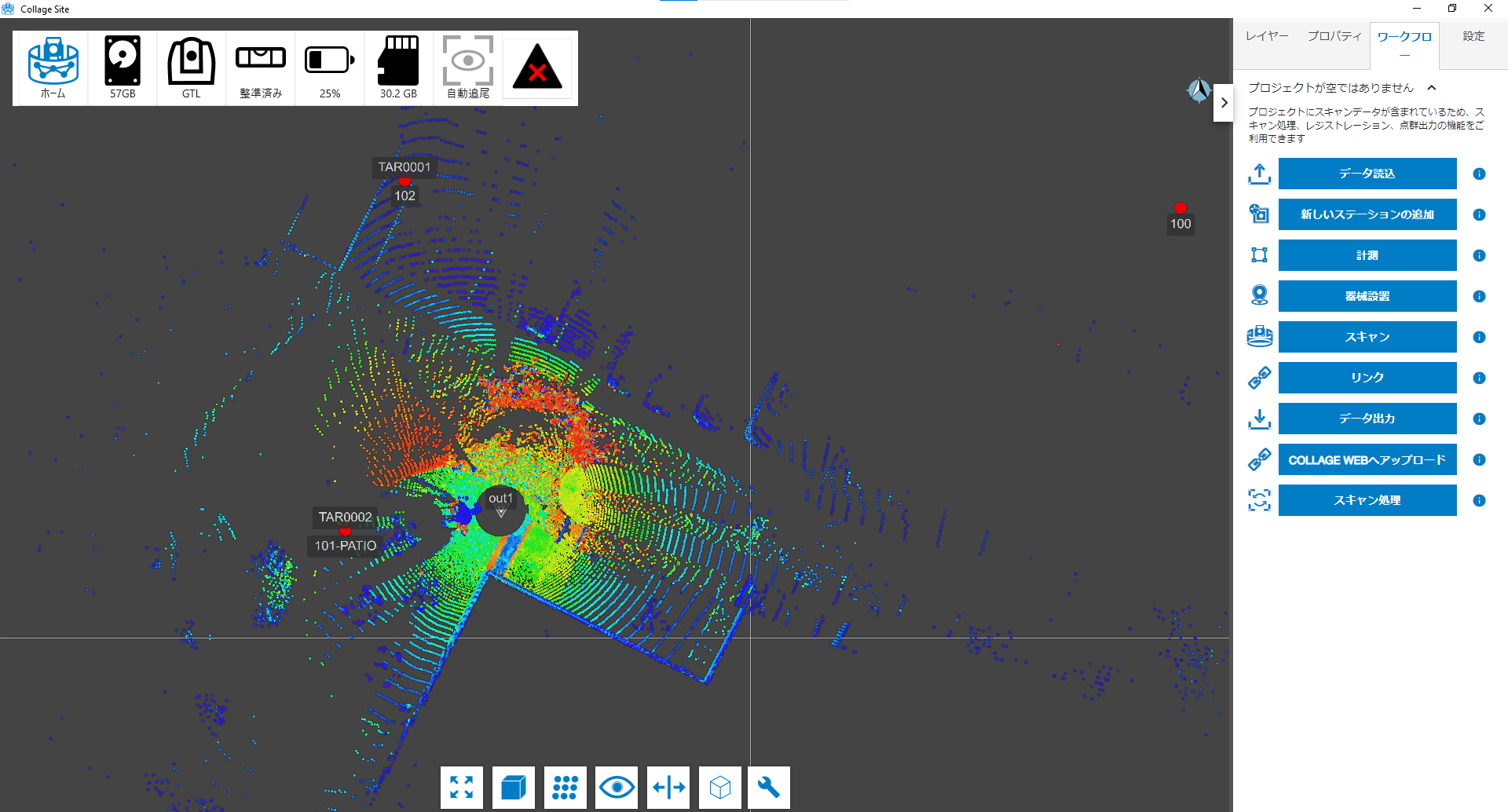

以下のスクリーンショットで、私がスキャンしている部屋には 2 つのチェッカーボードターゲットがあることに注意してください。これらの自動的に作成されたターゲットは、Collage Site で位置特定やその他のワークフローに使用できます。この機能は、CR-P1 スキャン機器を使用している場合にのみ利用可能です。

スキャン作業が完了したら、すべてのステーションの低密度スキャンを一度にフル解像度スキャンにアップグレードすることもできる。詳細については、[スパーススキャンのアップグレード](/support/collagesite-qa/ja/docs/preparation/import-workflows/upgrade-sparse-scans/) ページを参照してください。

スキャン設定を変更したら、パネル上部にあるスキャン開始ボタンをタップします。スキャナ―が回転し、画像撮影、およびスキャンを開始します。スキャンの進行状況は、パネル上部にあるプログレスバーに表示されます。スキャナーが画像撮影、およびスキャンする際に、いくつかのステップがあります。

• 初期化: スキャナーがその水平度をチェックし、データをキャプチャする準備をするのに数秒かかります。
• 画像撮影: トプコン製スキャナーでは、点群の色付けのため、スキャンする前に画像を撮影します。レンズカバーが外されており、周囲が障害物や人などにより遮られていないことを確認してください。
• キャリブレーション: 画像撮影が完了すると、スキャナーモジュールは自動キャリブレーションを実行して、最高の精度を確保します。
• スキャン: スキャナーヘッドが回転し、計測が行われます。

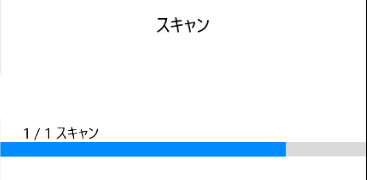

右側パネルの上部にプログレスバーが表示され、次のステップで機器の実行状況を確認できます。

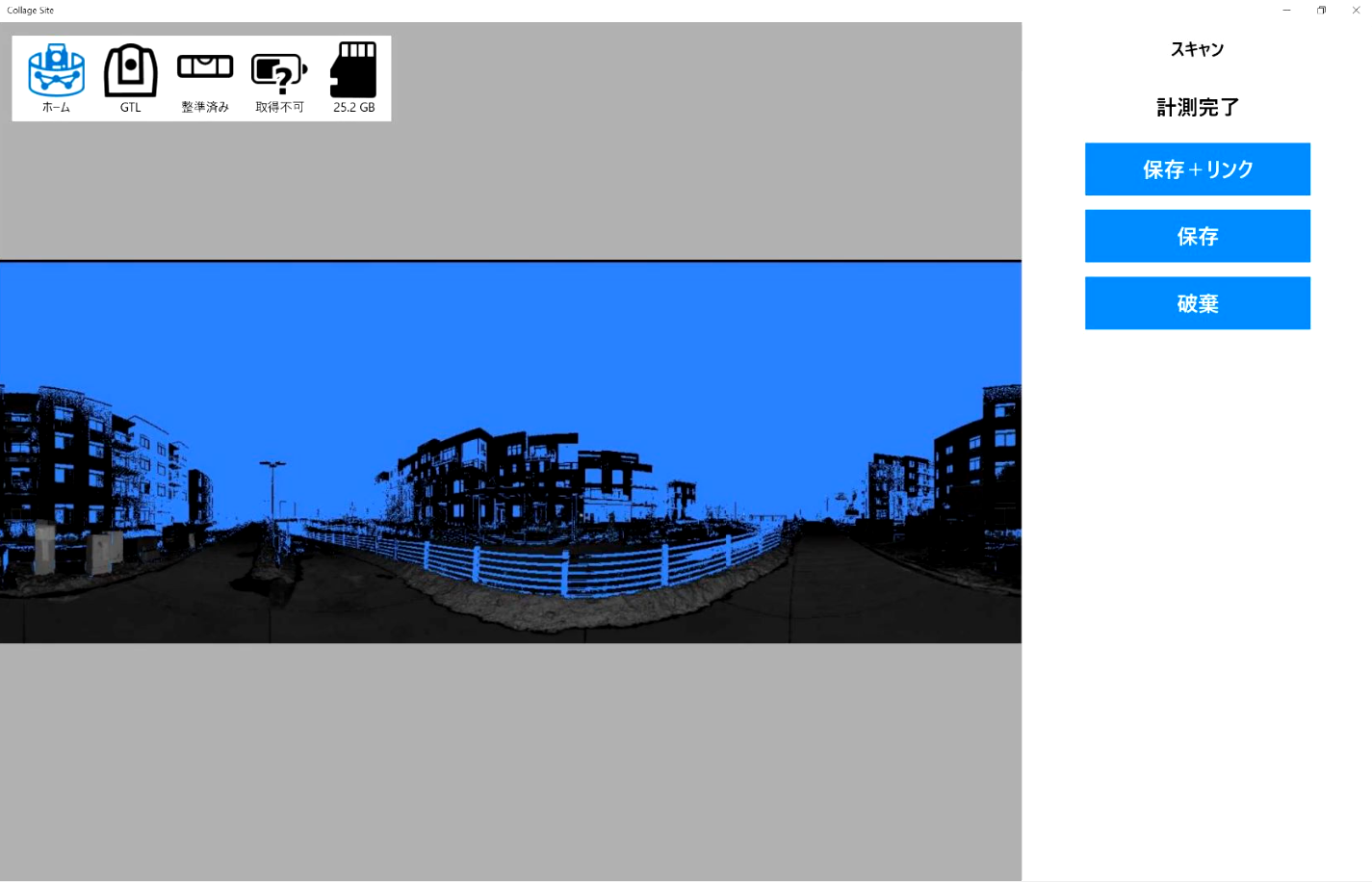

スキャンが完了すると、スキャンプレビュー画像がCollage Siteに送信されます。またスキャン結果を確認し保存すると、スキャナーからCollage Siteにスキャンデータが転送されます。

• 保存+リンクボタンをタップすると、スキャナ―からタブレットへデータ転送を開始します。さらに、データ転送が完了した後、現在のステーションと一つ前のステーションの間にリンクを自動的に作成し、点群マッチングを用いた自動初期調整によるレジストレーションを自動的に行います。
• 保存ボタンをタップすると、スキャナ―からタブレットへデータ転送を開始します。
• 破棄ボタンをタップすると、スキャン設定パネルに戻り、再びスキャンを行えます。

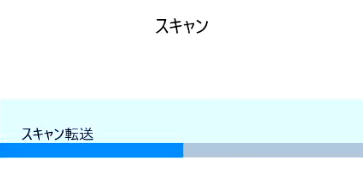

スキャンデータの転送中に進行状況が表示されます。データの転送には時間がかかる場合があり、次の要因の影響を受けます。

• スキャン解像度: スキャン解像度を上げるたびに、ファイルサイズが4倍になるため、データ転送に4倍の時間がかかります。そのため、スキャン解像度が高い場合（特に、GLS-2200では3.1mm / 6.3mm /12.5mm、GTL-1200では5.5mm / 11mm）、低密度スキャン転送を有効にし、スキャン作業後にまとめてスキャンアップグレードを行う方法を推奨します。
• 画像: スキャン画像はスキャンサイズに比べてデータ量は小さいですが、GLSの望遠カメラを使用する場合は、画像枚数が多くなるため、転送に時間がかかります。
• WiFi信号強度: スキャナーから離れたり、またはスキャナーとの間に障害物がある場合、タブレットとスキャナーの間の信号強度に悪影響を及ぼします。信号強度が弱いと、転送が遅くなります。スキャナーから15m以内での使用を推奨します。

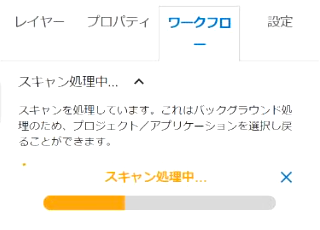

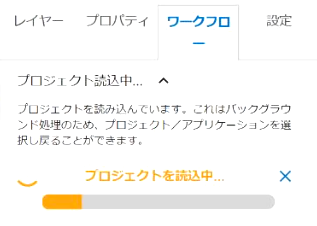

データ転送が完了すると、Collage Siteはスキャン処理が開始されます。ステーションデータとスキャンが処理されて後、ビュー上に点群が表示され、点群マッチングによるレジストレーションに使用できるようになります。

保存+リンクボタンをタップした場合は、スキャン生成処理後に、点群マッチングを用いた自動初期調整の処理を行い、２つのスキャンデータの位置合わせを行います。

レジストレーションが完了すると、手動初期調整の画面が表示され、ステーション位置の修正、またはリンクの削除を行うことができます。
