体積計算

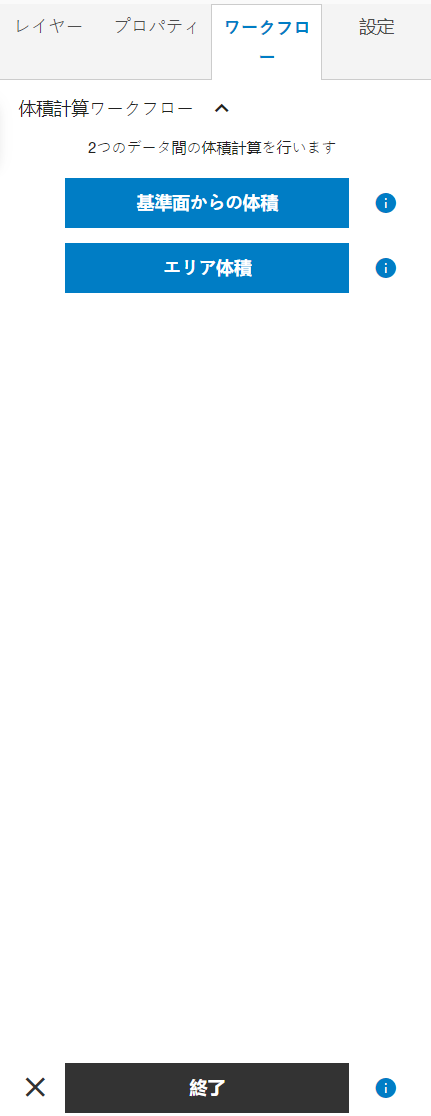

基準面からの体積

基準面からの体積ワークフローでは、基準となる面を使用して、切土/盛土の体積を計算することができます。

選択点で面作成

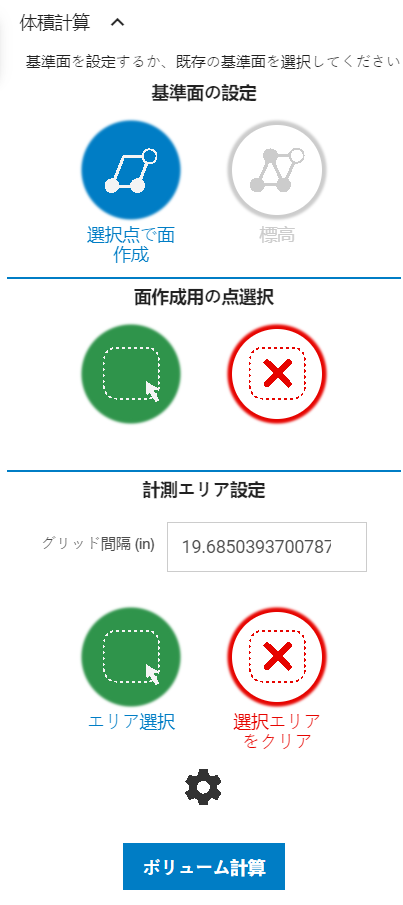

選択点で面作成をタップすると、基準面を設定するよう促されます。

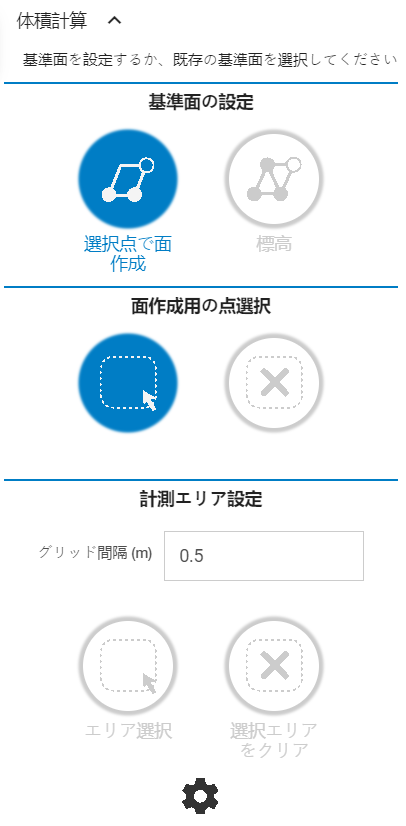

点群内の点をタップします。点をタップすると、参照平面が作成され、表示されます。参照平面は、タップしたポイントに基づいて作成され続けます。3つ目のポイントをタップすると、新しく作成された参照平面がひょうじされ、3点以上タップすると参照面がタップするたびに更新されます。基準平面が作成されたら、計測エリア選択 ボタンをタップします。次に盛土/切土量を計算したいエリアをタップして選択します。

ポイントを設定するときは、線が交差しないように注意してください

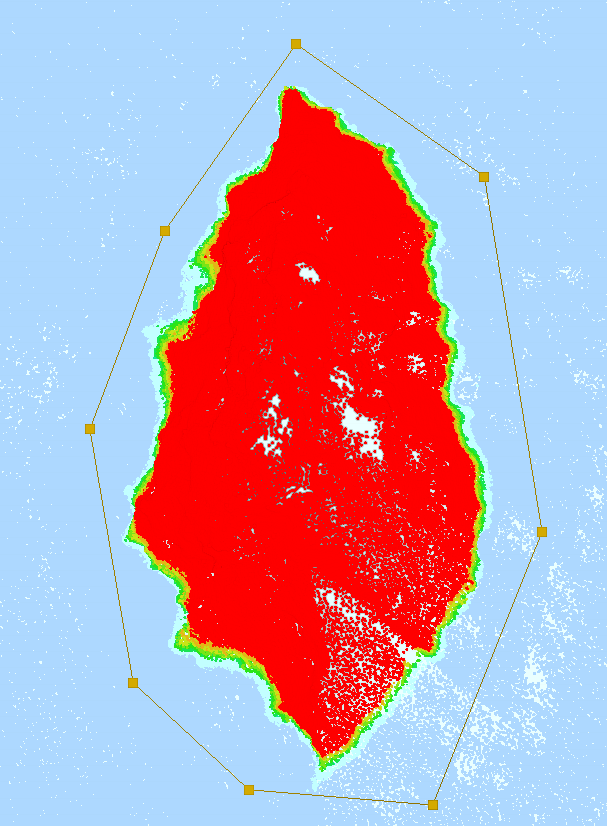

これは正しく設定された体積計算の例である。

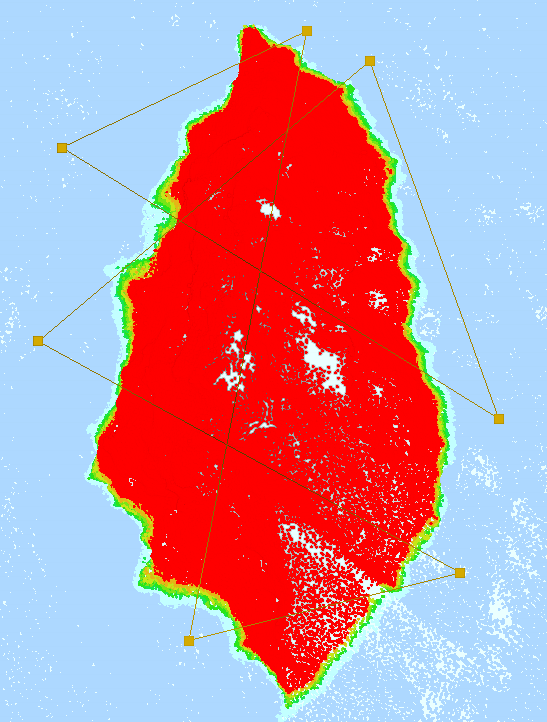

これは不適切な体積計算の例で、処理に失敗する。

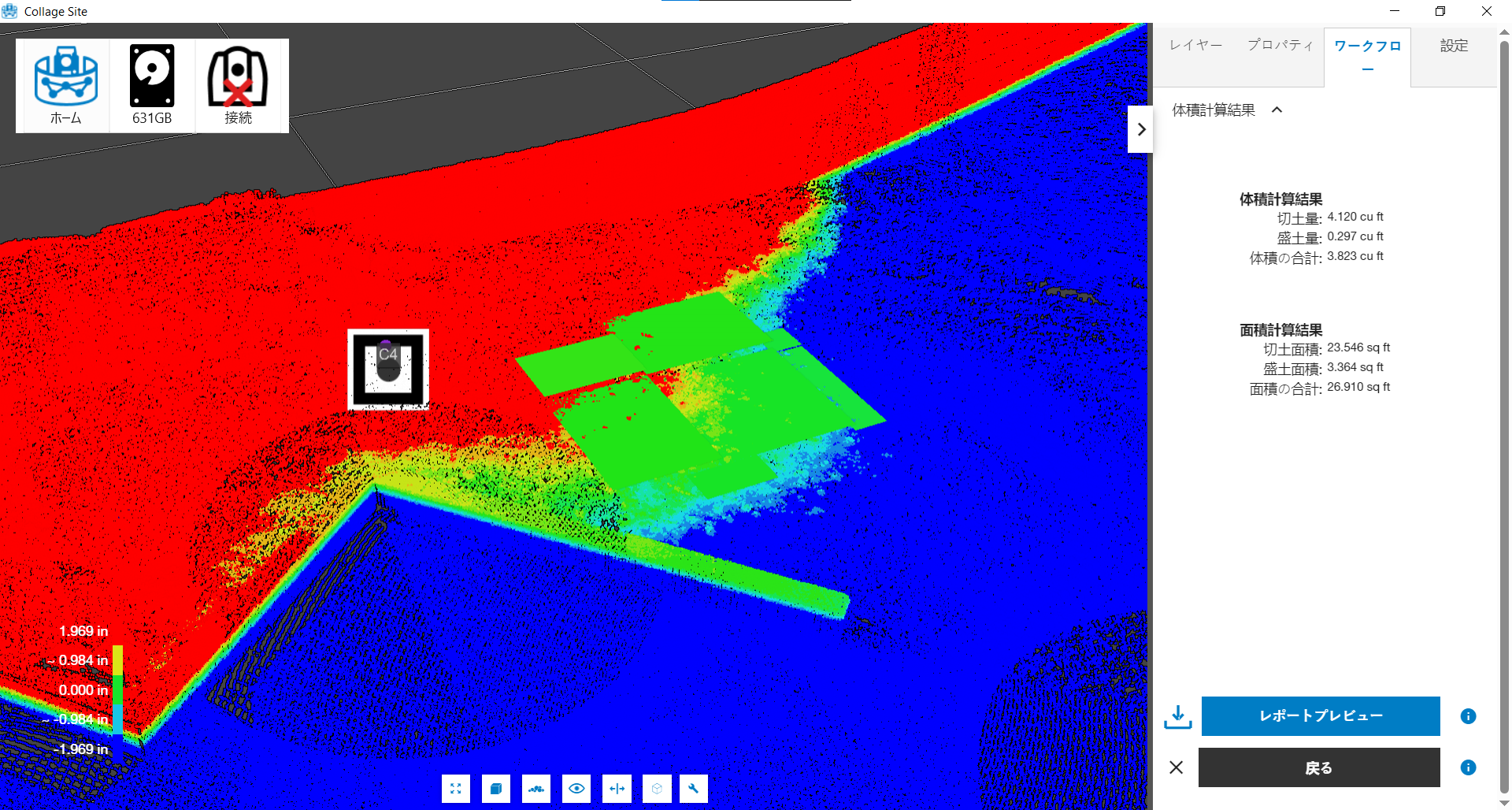

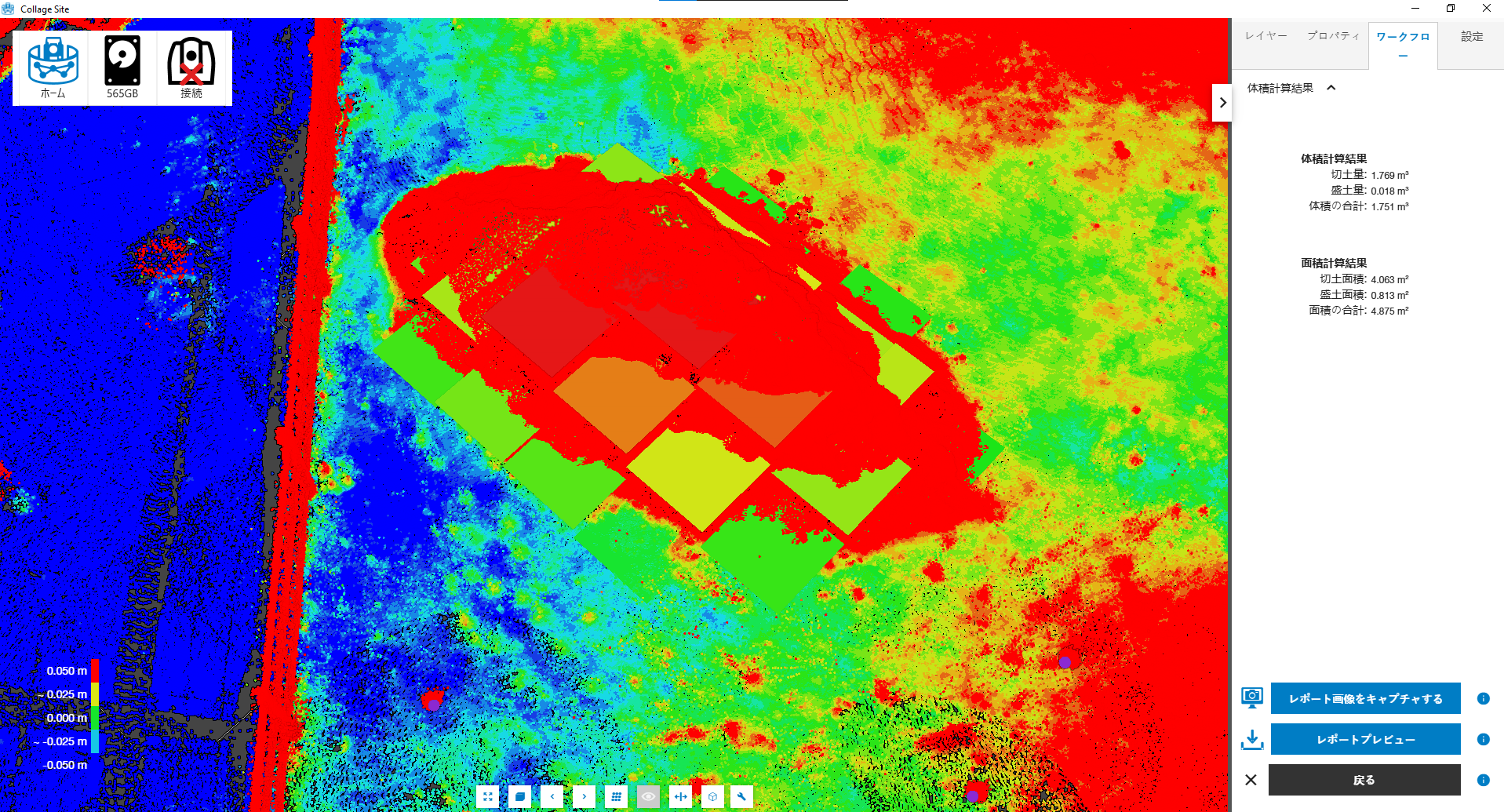

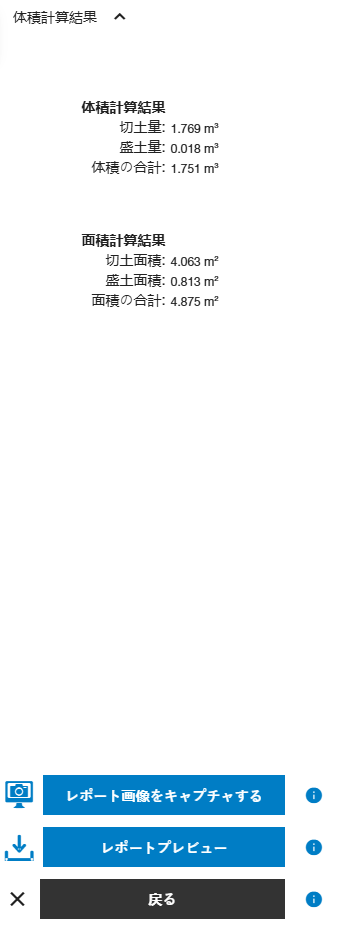

選択が完了したら、ボリュームを取得 ボタンをタップして分析を実行します。完了すると、サマリーが表示されます。

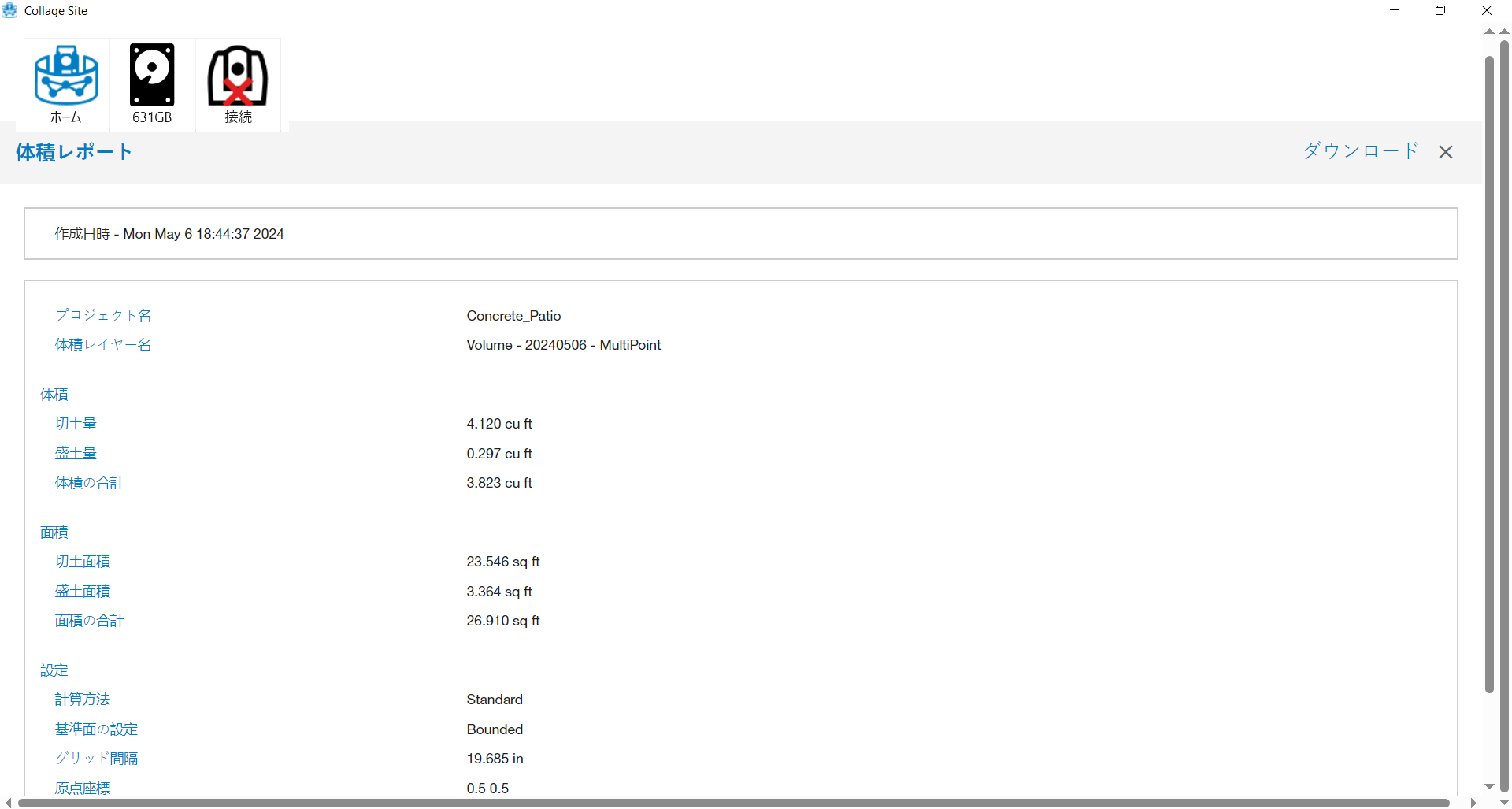

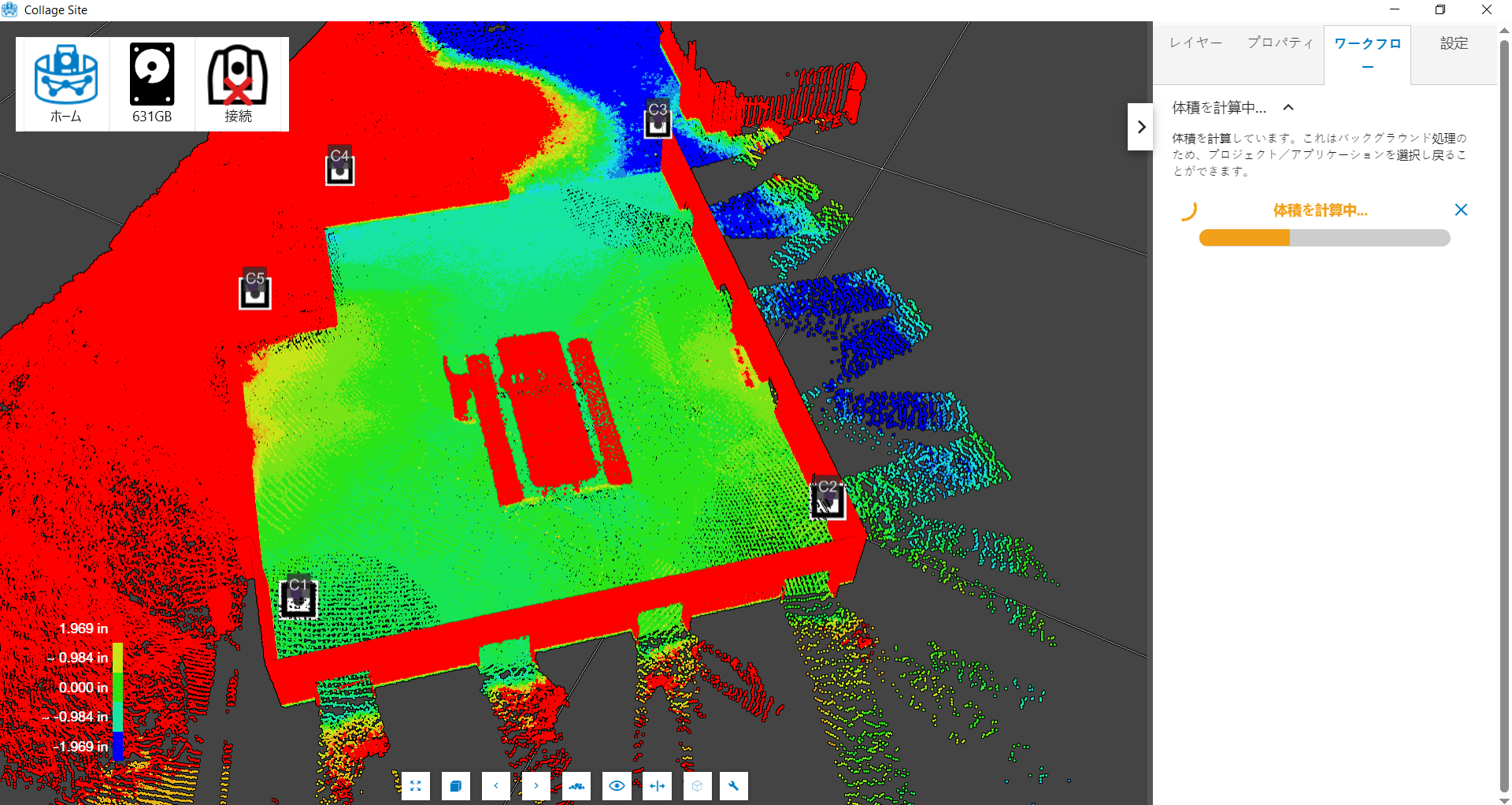

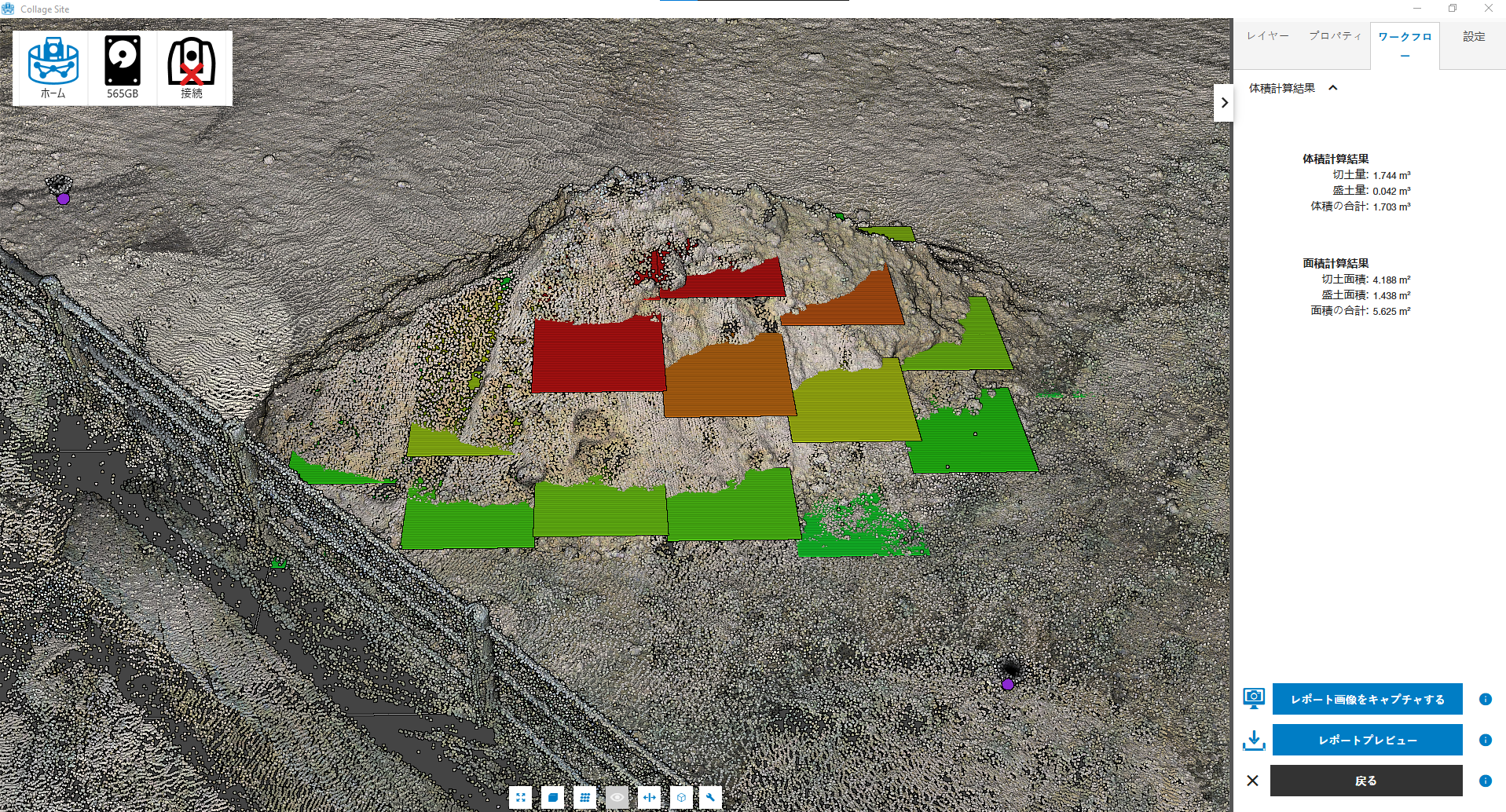

選択が完了したら、体積計算ボタンをタップして分析を実行します。完成したレポートの画像はこちらになります。

標高

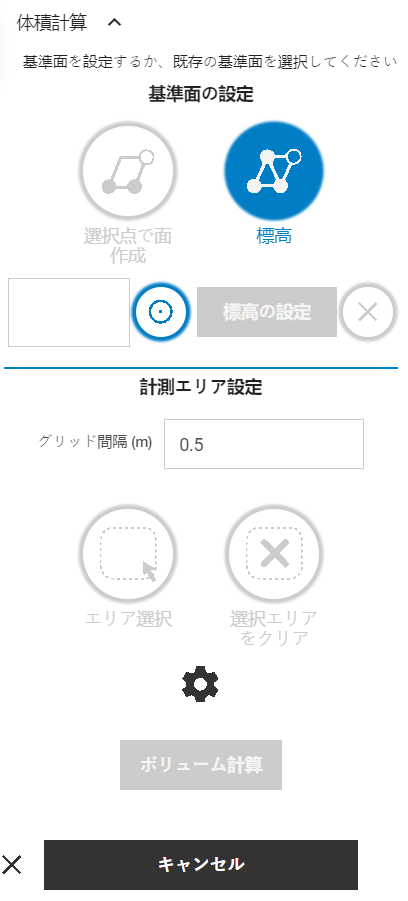

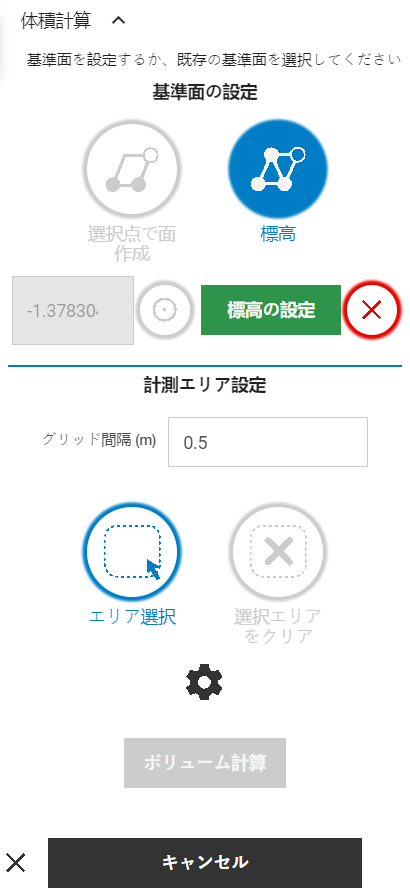

標高を選択すると、標高値に基づいて基準面を設定するよう促されます。

これを行うには、テキストボックスに手動で標高値を入力するか、ポイント選択ボタンをタップして点群内のポイントをタップします。標高値が設定されたら、標高の設定 をタップします。

基準面が設定されたら、エリア選択ボタンをタップします。次に盛土/切土量を計算したいエリアをタップして選択します。

ポイントを設定するときは、線が交差しないように注意してください

上記の例を参照

エリア選択が完了したら、体積計算ボタンをタップして分析を実行します。

体積計算の設定

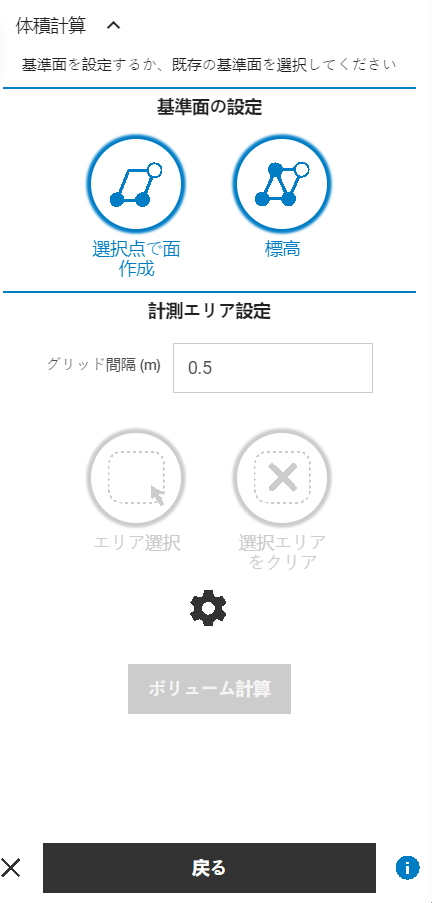

体移籍計算ボタンの上にある歯車のアイコンをタップして、体積計算の設定を行います。

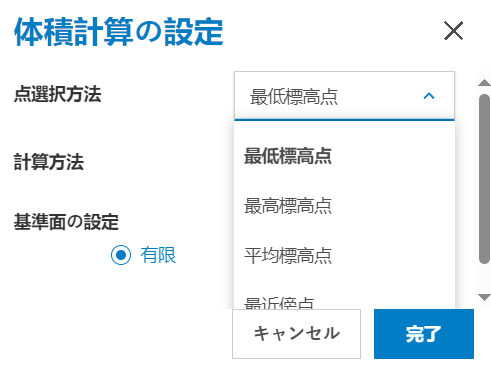

点選択方法

最低標高点 この設定は、グリッド内の最も低い標高点を使用します。植生などの下の体積を計算する場合に最適です。

最高標高点 この設定では、グリッド内の最も高い標高値を使用します。何かより上の体積を計算したい場合に最適です。

平均標高点 この設定では、グリッド内の最高点と最低点の平均をして計算します。

最近傍点 この設定では、グリッド内の最も中心に近い点群の標高値が使用されます。

これらの設定は、アクティブな選択範囲内のポイントにのみ適用されます。

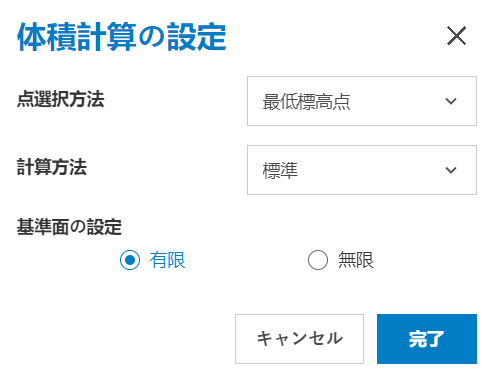

基準面の設定

有限

境界のある平面の場合、体積は平面の境界内でのみ計算される。。

無限

境界のない平面の場合、体積は選択された領域内のすべての領域について計算されます。

レポート

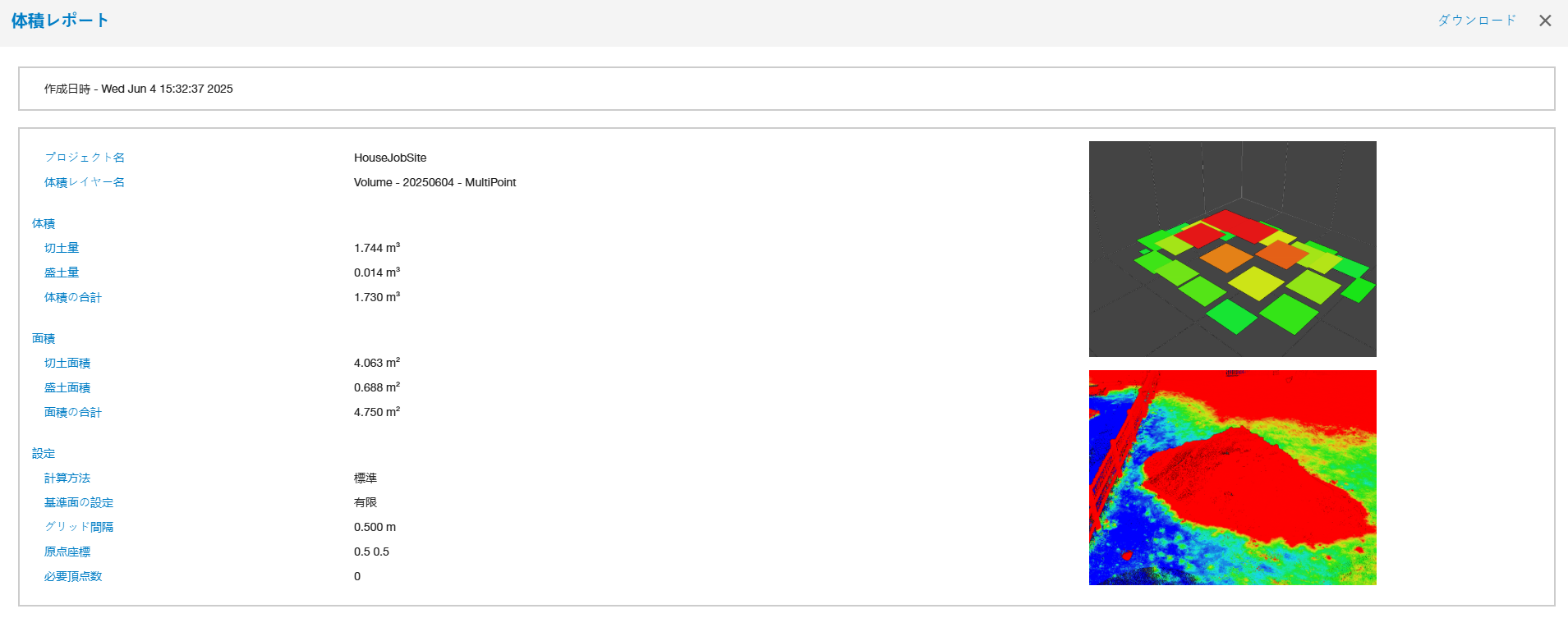

処理が完了すると、レポートには結果だけでなく、レポートのプレビューを見るオプションも表示されます。

レポートのプレビューはCSVファイルにダウンロードできます。

エリア選択

ストックパイルワークフロー内では、選択した場所の合計面積と体積を計算できます。

ストックパイルメニュー内で、サンプリング距離を設定するように求められます。これらの単位は、設定タブで設定された単位設定が使用されます。

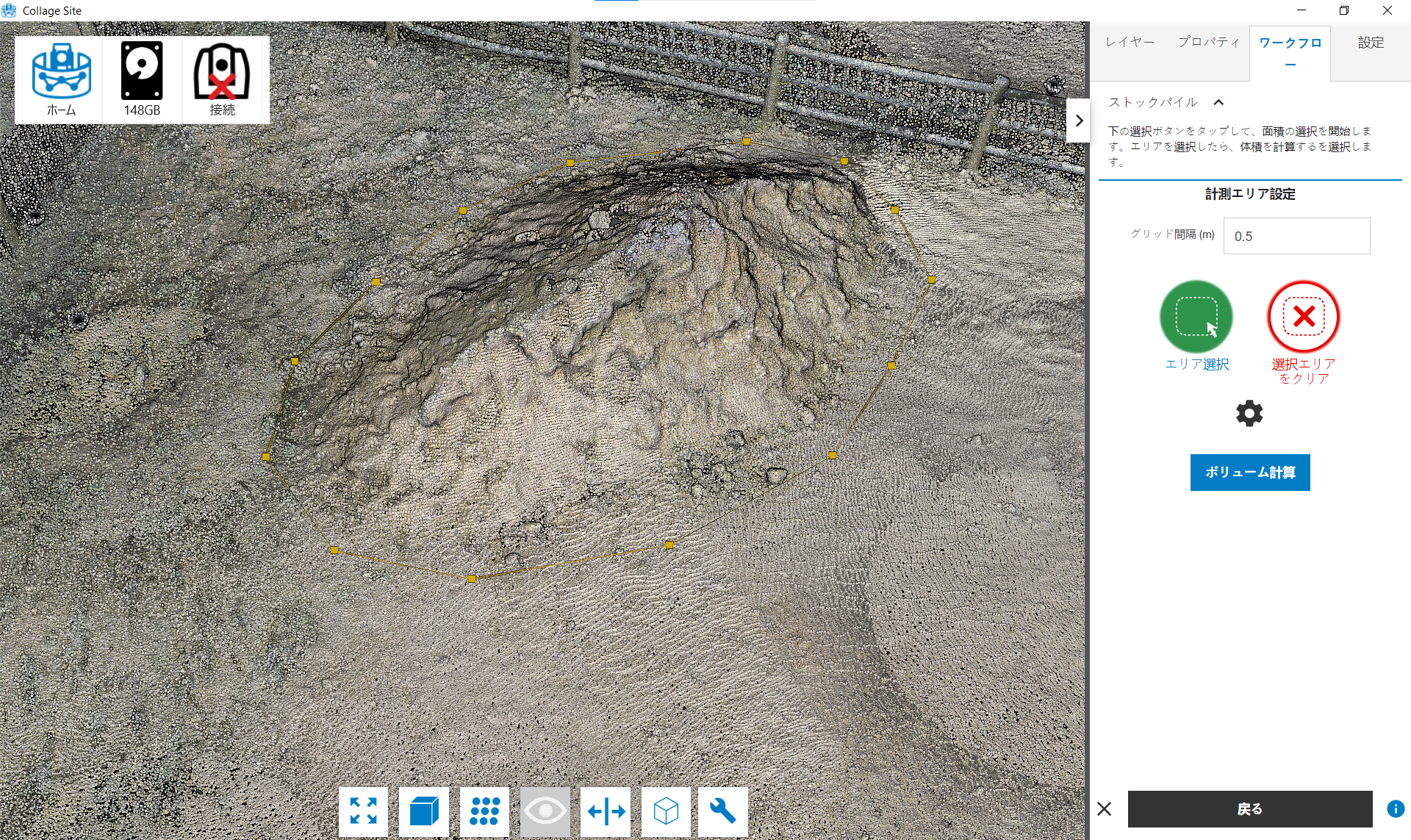

開始するには、まずエリア選択 ボタンをタップします。アクティブになったら、ポイントクラウド内の少なくとも 3 つの異なるポイントをタップする必要があります。範囲指定する際にラインが交差すると計算が失敗しますのでご注意ください。境界を設定したら、ボリューム計算 ボタンをタップして処理を開始します。

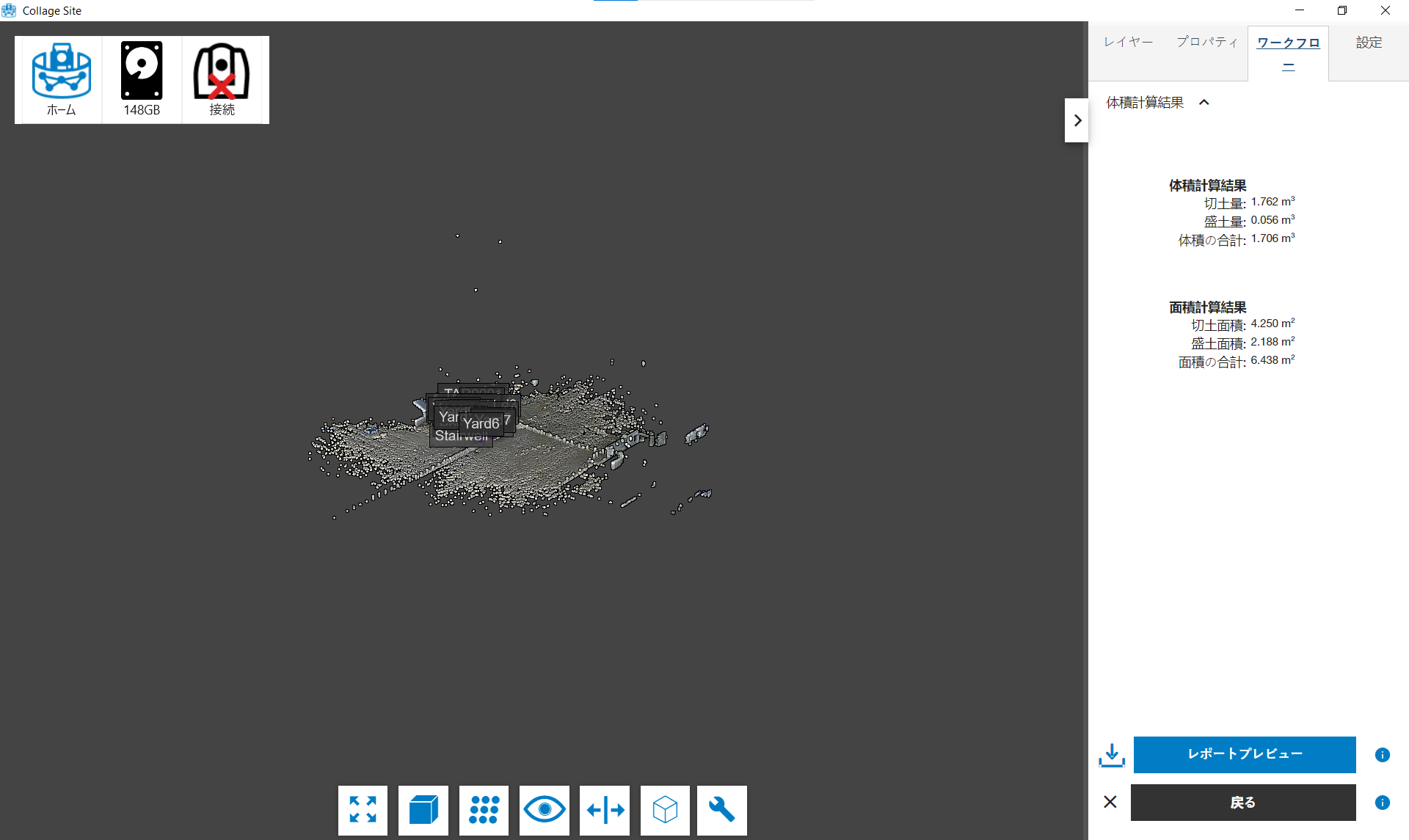

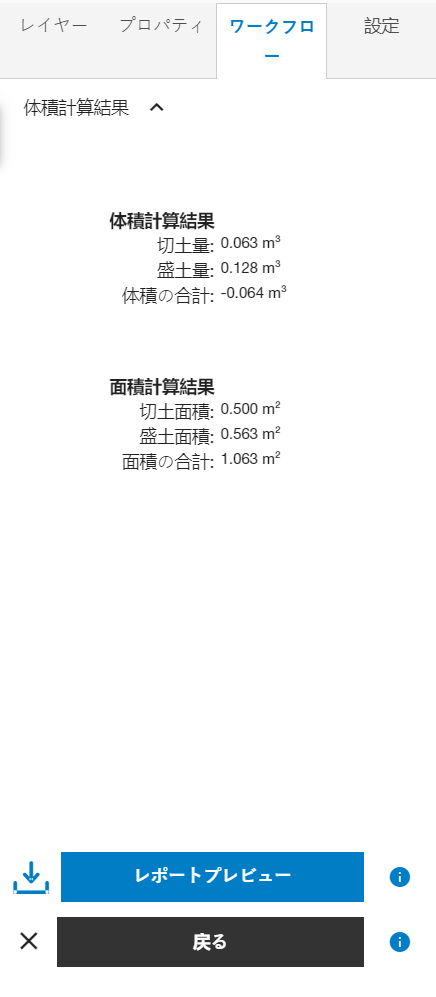

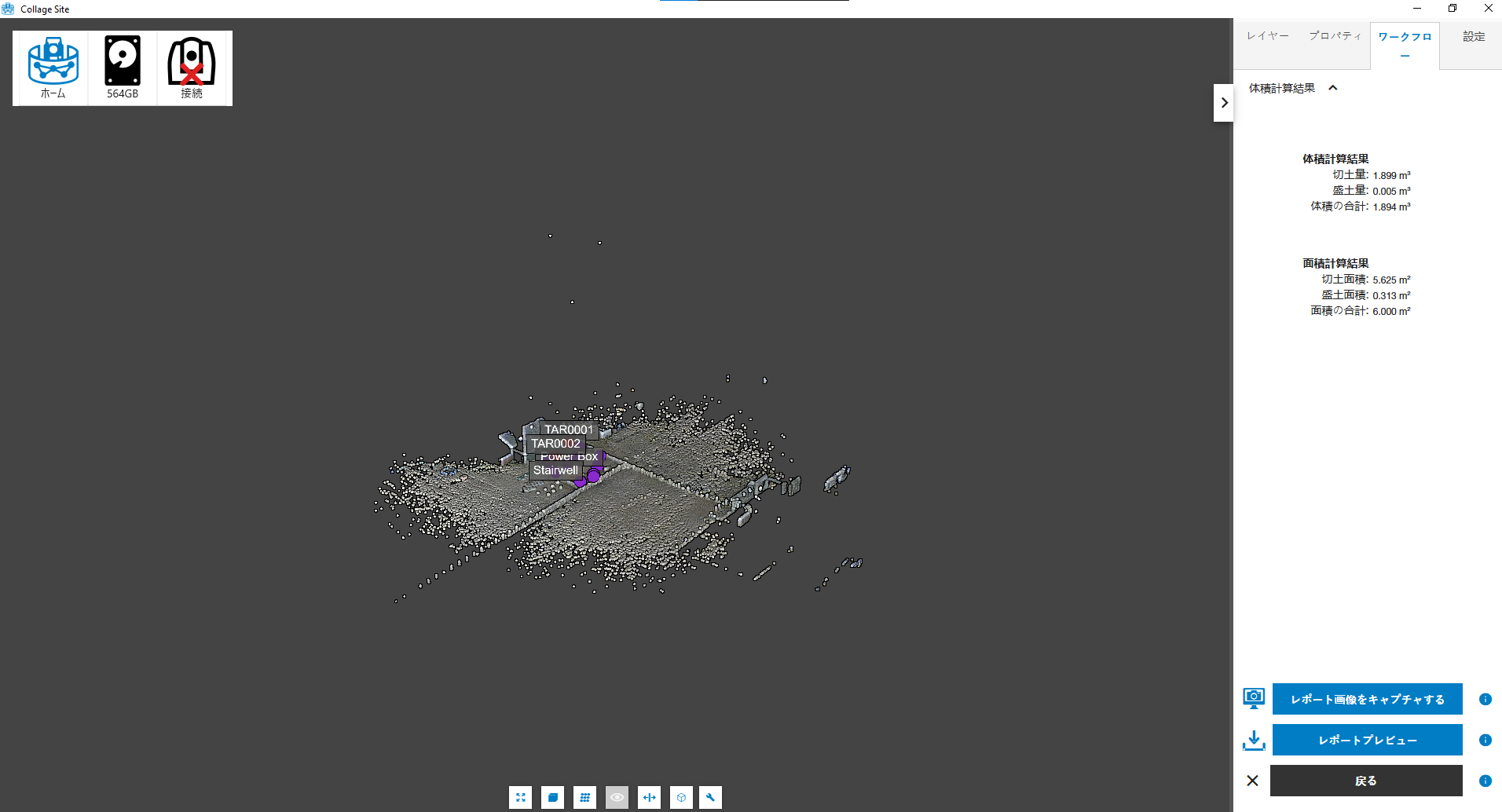

処理が完了すると、レポートが表示されます。

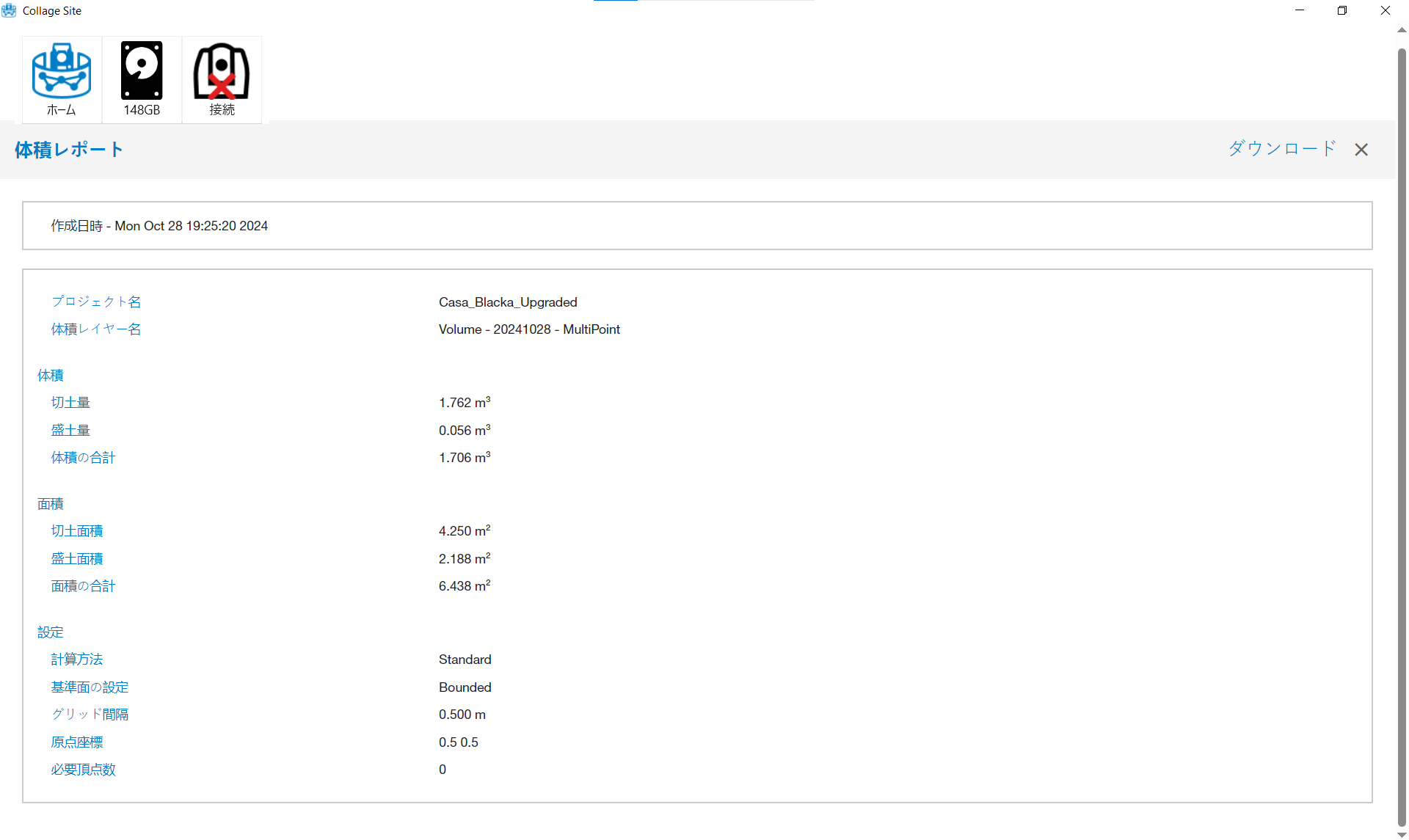

その後、レポートプレビューボタンをタップしてレポートを表示することができます。レポート画面からレポートをダウンロードすることができます。

レイヤータブに新しいレイヤーが表示され、エリアを確認することができます。
