Liaison de cibles CR-P1

Cet article explique comment utiliser la fonctionnalité Target Linking dans Collage Site.

Assurez-vous d’avoir activé la détection automatique des cibles avant d’utiliser ce flux de travail.
Vous pouvez utiliser cette fonctionnalité dans un environnement où la couverture par chevauchement est faible pour l’enregistrement C2C traditionnel.

Pour utiliser la fonction « Target Linking », vous devez avoir configuré des cibles dans votre environnement de balayage ; vous devez également disposer d’au moins 3 cibles qui se chevauchent depuis chaque station. Chaque station doit voir les 3 mêmes cibles.

Une fois votre environnement de cibles mis en place, vous êtes prêt à commencer le balayage. Passez à un Balayage complet du dôme.

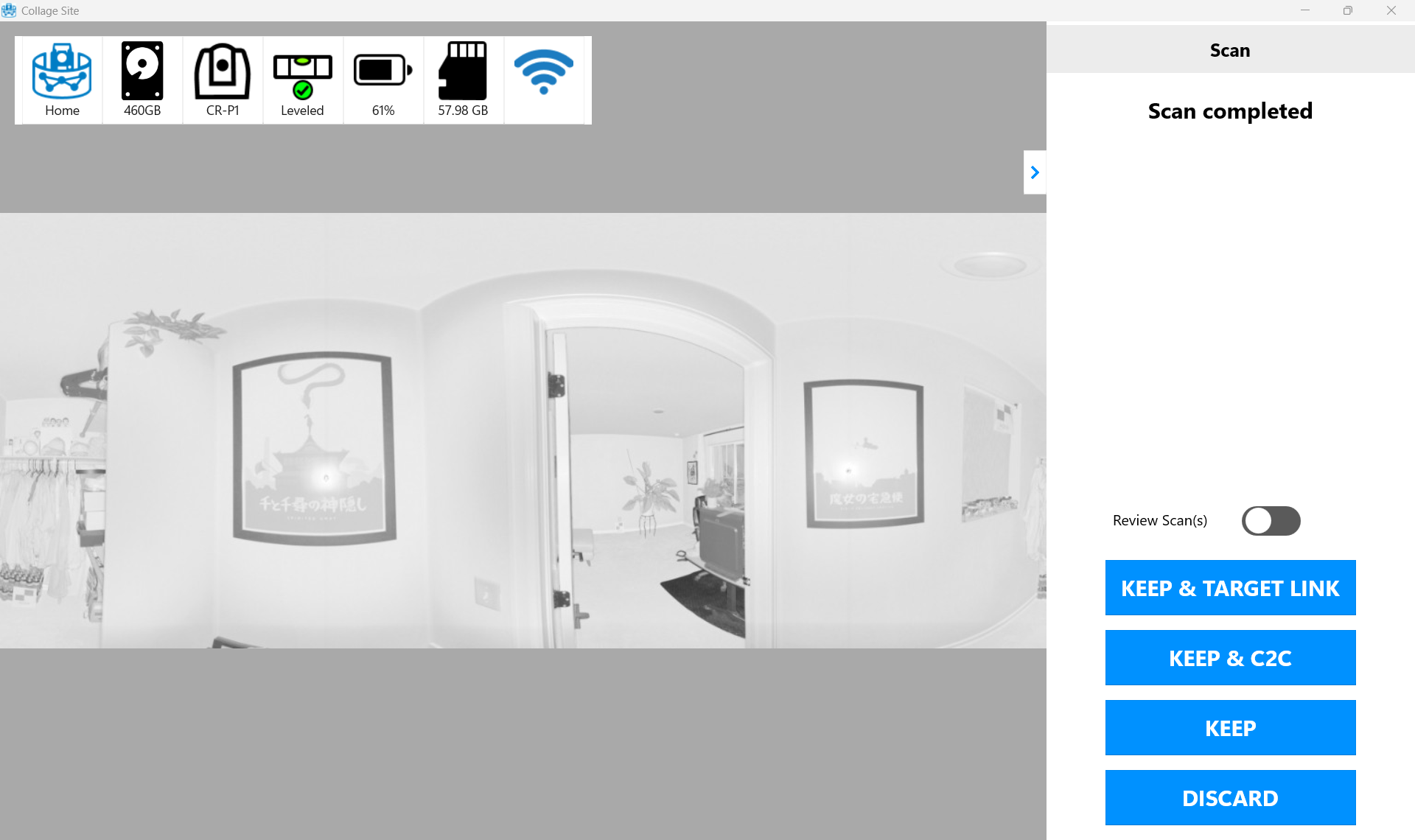

Une fois la première analyse terminée, appuyez sur le bouton KEEP & TARGET LINK illustré ci-dessous.

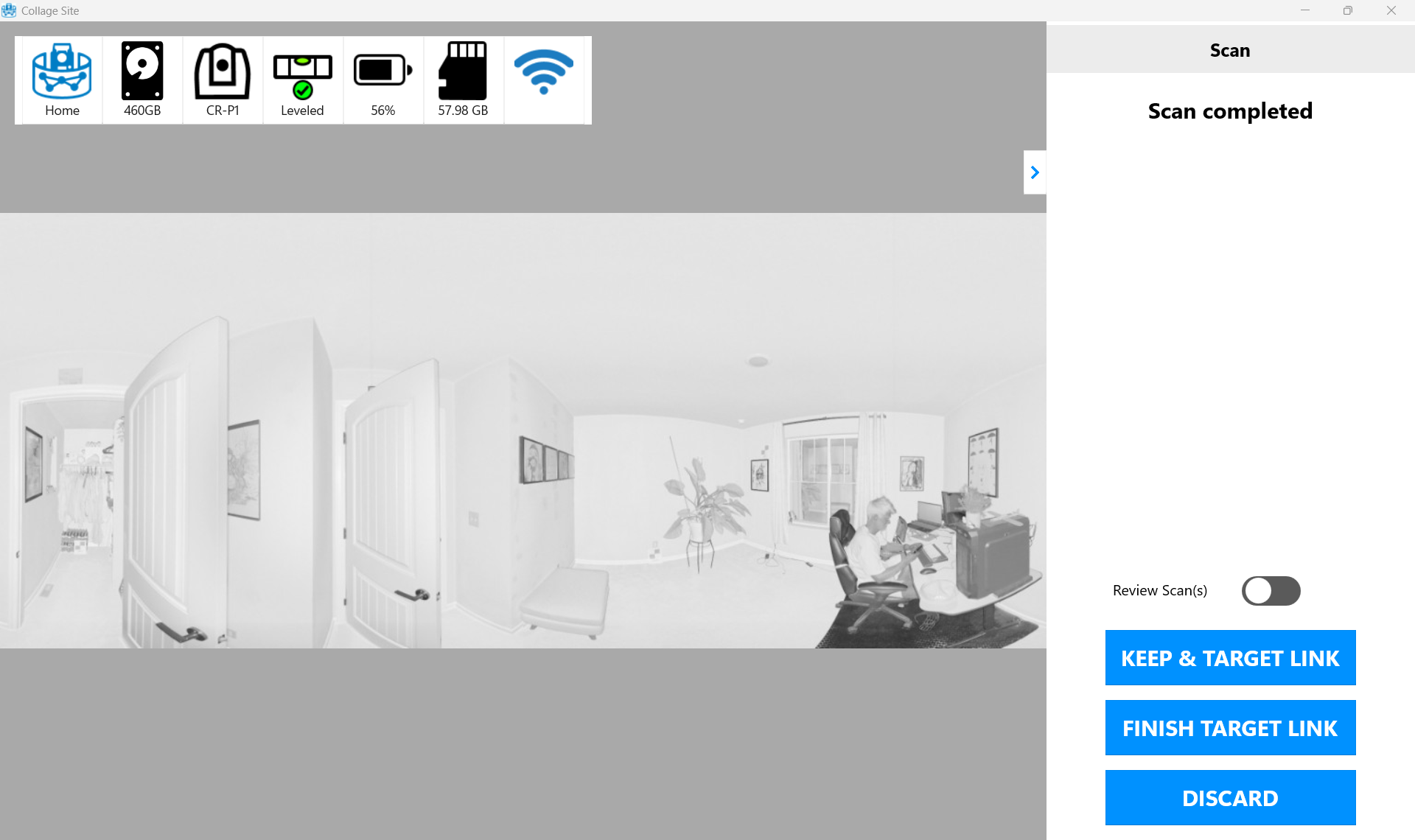

Sur une nouvelle station, poursuivez la recherche ; une fois la recherche suivante terminée, le menu suivant s’affichera.

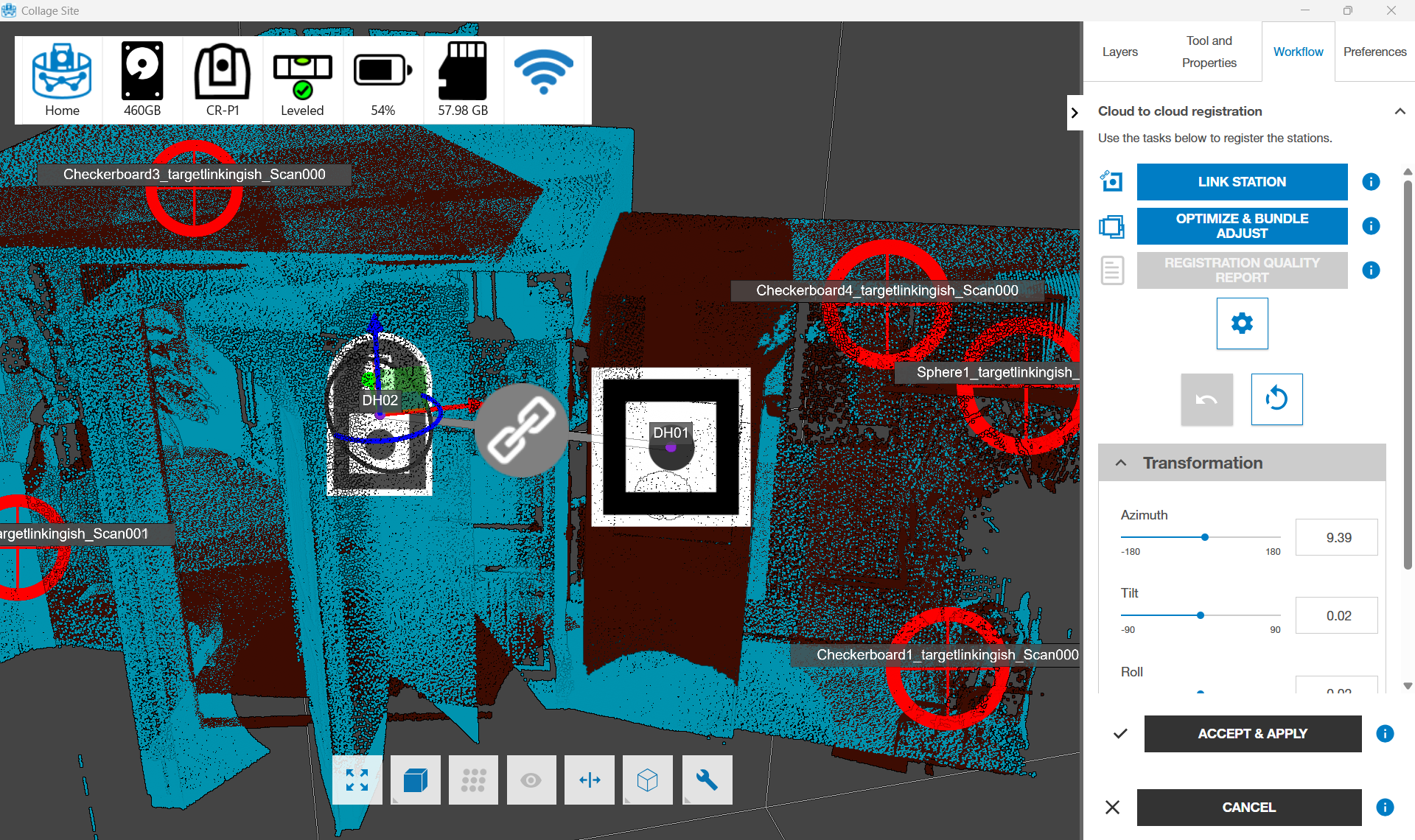

Une fois vos scans terminés, appuyez sur FINISH TARGET LINK pour terminer le processus de liaison des cibles. Dans le menu de liaison, vous verrez apparaître des liens gris pour toutes les stations liées à une cible.

Une fois le workflow terminé avec succès, vous verrez également s’afficher un rapport présentant un tableau contenant les résidus des valeurs MAX et RMS pour ce Target Link Bundle.
